SEAWARD KD1E

Wskaźnik napięcia AC/DC



  • Zasilanie bateryjne
  • Dla napięć do 33kV
  • Szeroka gama akcesoriów
  • Aż siedem dostępnych modeli
  • Wskazanie lub odczyt napięcia

Karta katalogowa Instrukcja obsługi Poproś o ofertę

SEAWARD KD1E to cała seria neonowych i cyfrowych wskaźników wysokiego napięcia. Wersja cyfrowa wyświetla wartość napięcia na wyświetlaczu LCD. W zależności od modelu przeznaczone są dla sieci o napięciu do 33kV.

Dostępne modele:

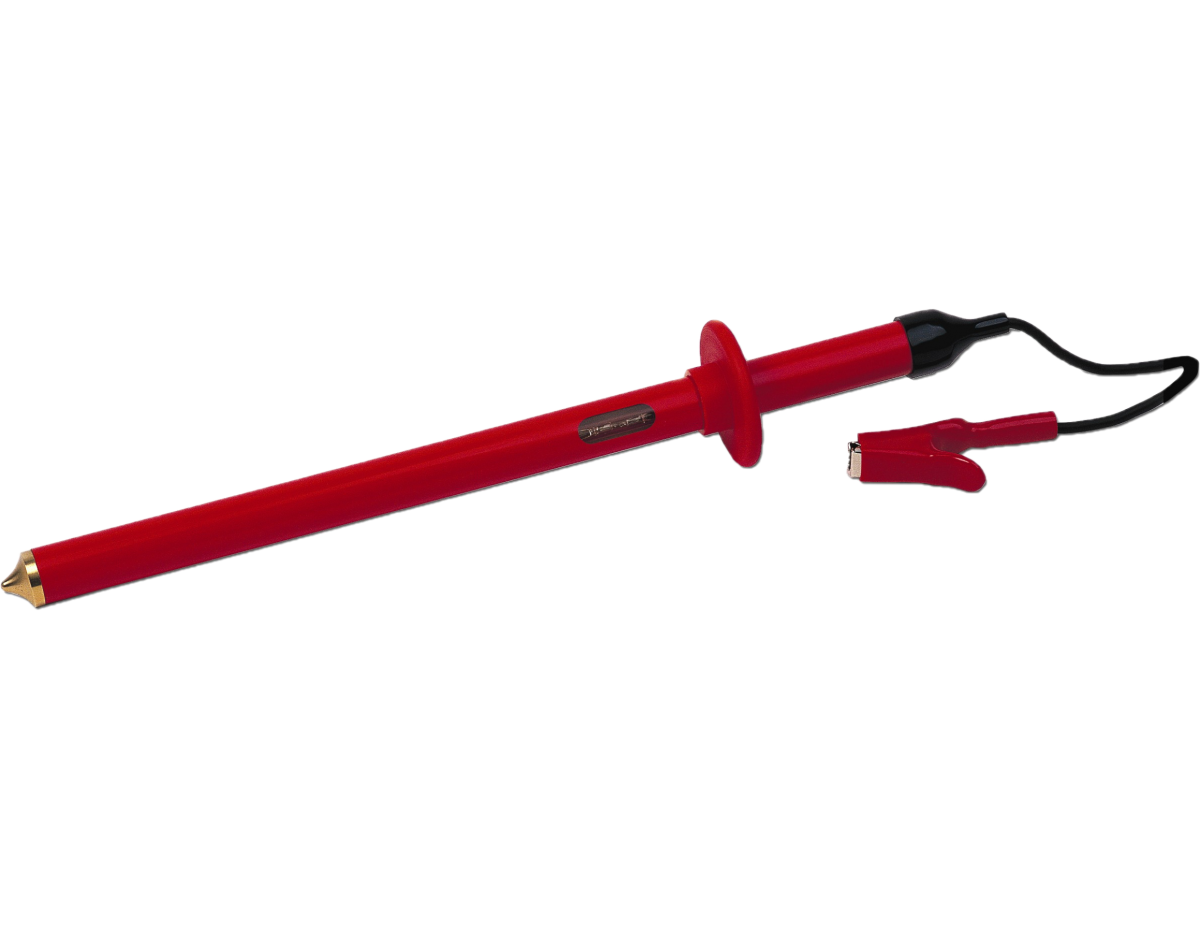

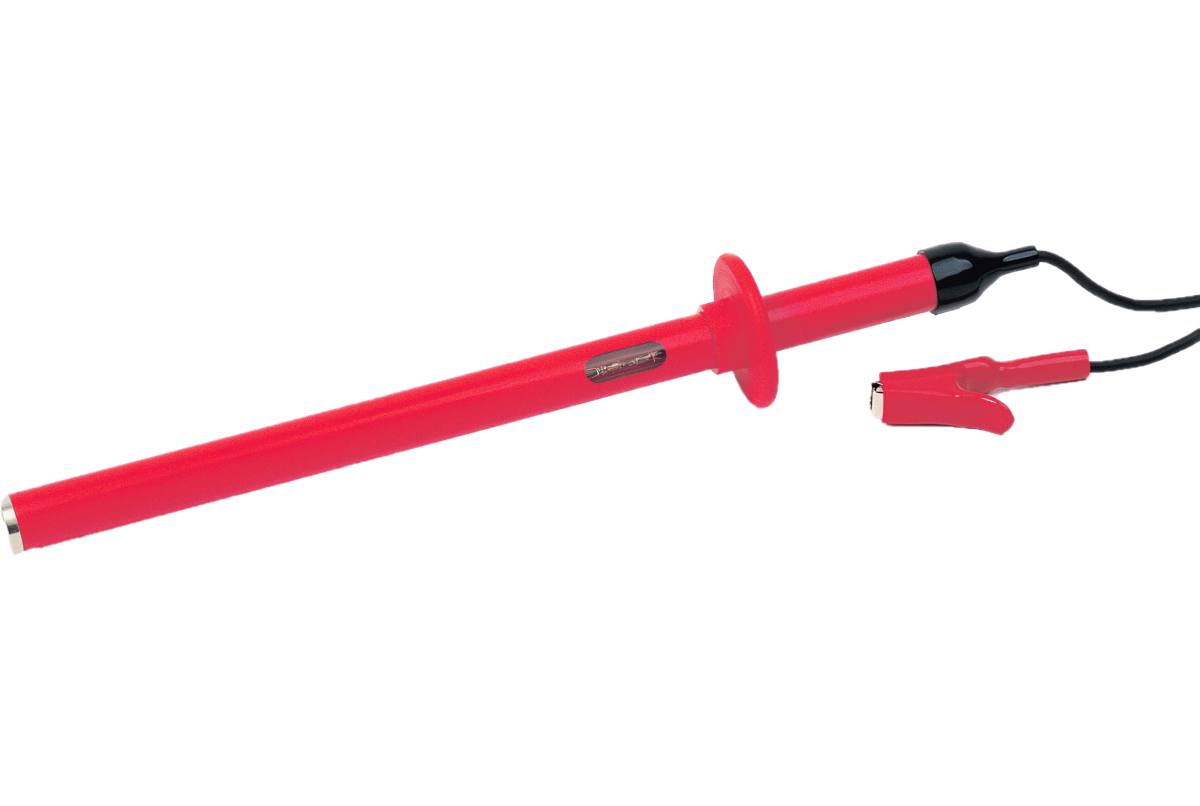

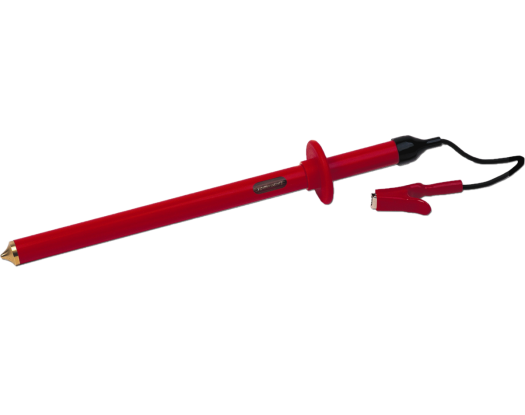

- KD1E, neonowy dla systemów do 11,5kV
- KD1E/KAD, neonowy dla systemów do 11,5kV z sygnałem aktustycznym
- KD1E/19, neonowy dla systemów do 19kV
- KD1E/19S, neonowy dla systemów do 19kV, tylko AC
- KD1E/22, neonowy dla systemów do 22kV
- KD1E/33, neonowy dla systemów do 33kV

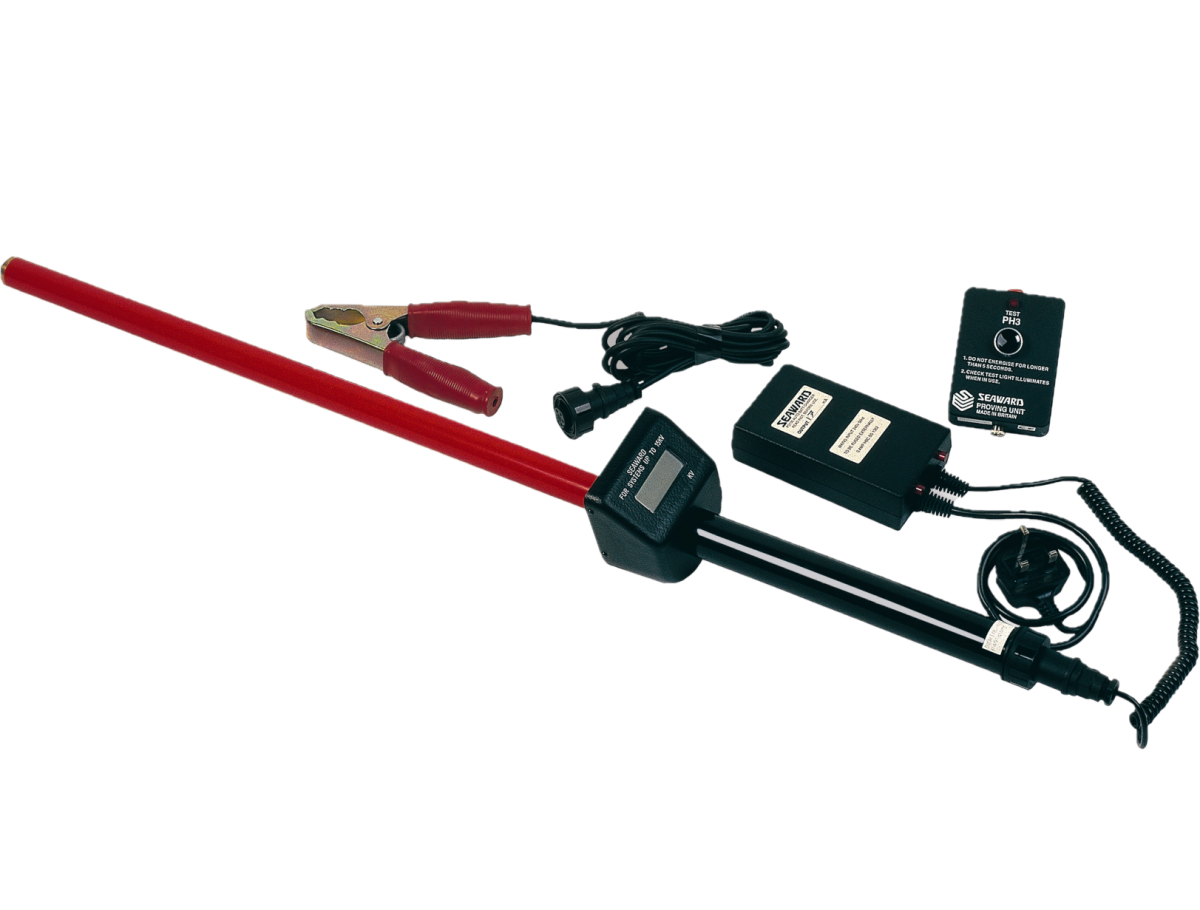

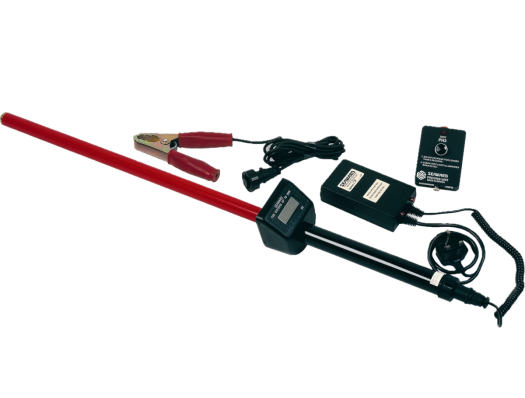

- KD1E/15D, cyfrowy pomiar dla systemów do 15kV
- KD1E/33D, cyfrowy pomiar dla systemów do 33kV

Najważniejsze cechy:
- Odczyt lub wskazanie napięcia
- Wersje dostosowane do różnych napięć sieci
- Zasilane bateryjnie
- Wysoka jakość wykonania
- Opcjonalne przedłużenia

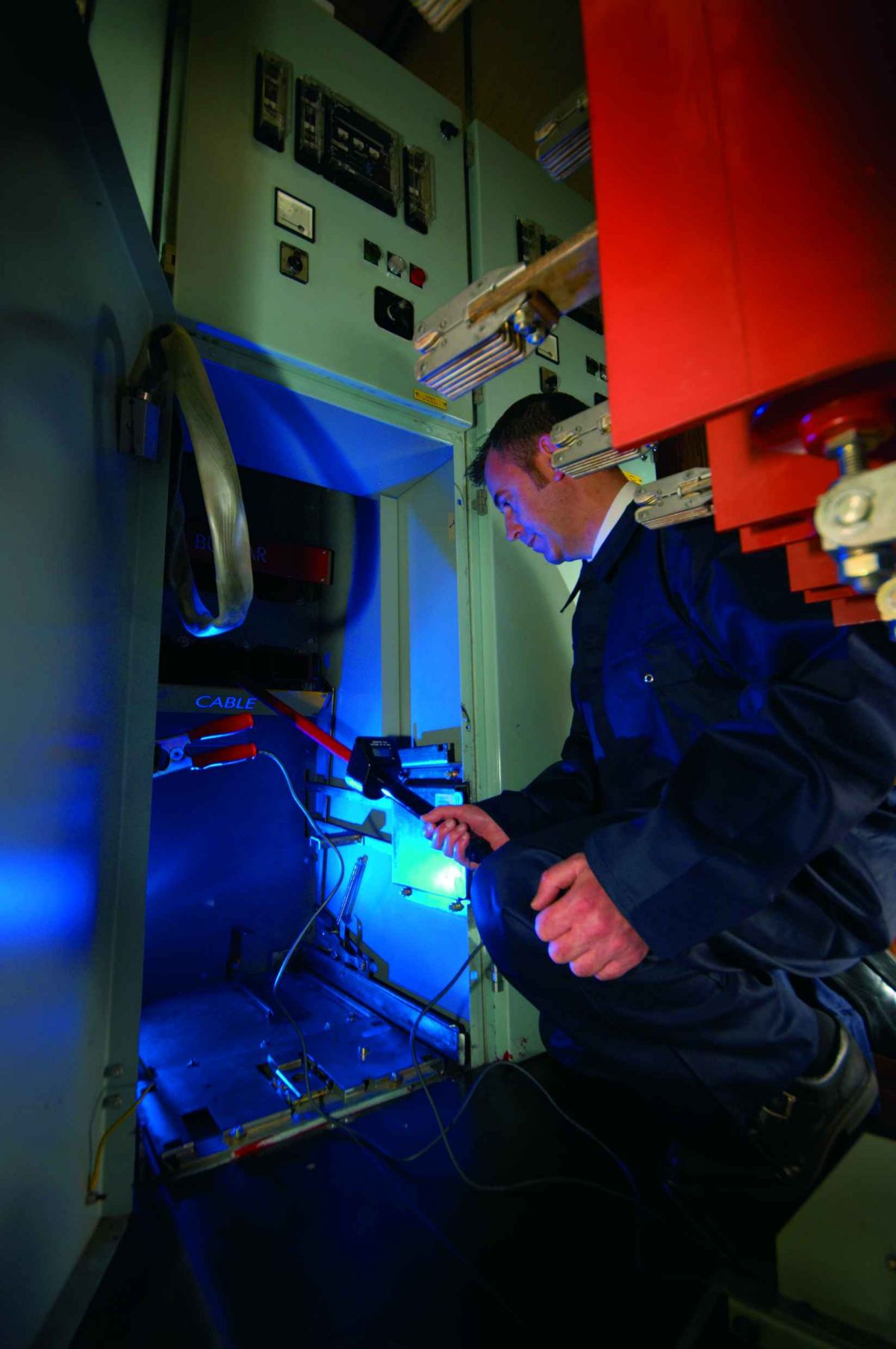

- Łatwy dostęp do wszelkich rozdzielnic

W komplecie otrzymujesz:
- Wybrany model wskaźnika
- Weryfikator poprawności działania (tylko wersje cyfrowe)
- Torba (tylko wersje cyfrowe)

Porównanie modeli:

  KD1E
KD1E/19
KD1E/19S
KD1E/22
KD1E/33 KD1E/15D KD1E/15D
Typ wskaźnika Neonowy Neonowy Neonowy Neonowy Neonowy Cyfrowy Cyfrowy








Max. napięcie systemu
11kV 19kV 19kV 22kV 33kV 15kV 33kV








Max. napięcie do uziemienia
6,6kV 11kV 11kV 12,5kV 19kV 8,6kV 19kV








Próg zadziałania
300V 300V 300V 300V 300V








Zakres pomiaru
          0.00kV-8.6kV 0.00kV-19kV








Rozdzielczość           10V 100V








Czułość AC/DC AC/DC Tylko AC AC/DC AC/DC AC/DC AC/DC








Prąd obwodu
wg. IEC 61234-2
2.3mA
nominal
@6.6kV
0.7mA
nominal
@11kV
0.9mA
nominal
@11kV
3.5mA
nominal
@12,5kV
1.1mA
nominal
@19kV
0.5mA
nominal
@8,6kV
1.1mA
nominal
@19kV








Prąd upływu
wg. IEC 61234-2
7μA
nominal
@13,8kV
11μA
nominal
@22,8kV
12μA
nominal
@22,8kV
12μA
nominal
@26,4kV
17μA
nominal
@40kV
9μA
nominal
@18kV
17μA
nominal
@40kV








Długość [mm]
330 330 330 665 670 600 600








Średnica [mm]
25 25 25 25 25 25 25








Długość rękojeści [mm]
105 105 105 90 250 235 235








Kształt elektrody
kopuła płaska płaska kopuła płaska kopuła kopuła








Numer katalogowy 113A916 113A914 113A913 113A912 113A911 109A910 109A911
