SEAWARD PR

Wskaźnik Faz



  • Dla napięć do 33kV
  • Trzy modele w ofercie
  • Wysoka jakość wykonania
  • Dostępne liczne akcesoria
  • Wyświetlacz LCD dla modeli cyfrowych

Karta katalogowa Poproś o ofertę

SEAWARD PR to seria trzech wskaźników fazy, jeden neonowy i dwa cyfrowe. Urządzenia składają się z dwóch części umożliwiając pomiar napięcia lub wskazanie fazy w instalacjach wysokiego napięcia. Cyfrowa wersja posiada wyświetlacz LCD i może pracować niezależnie od swojej części fazowej wraz z przewodem zakończonym zaciskiem. Wysoka jakość wykonania i dobór do odpowiedniego systemu instalacji daje pewność, że urządzenie sprawdzi się wszędzie.


Dostępne modele:

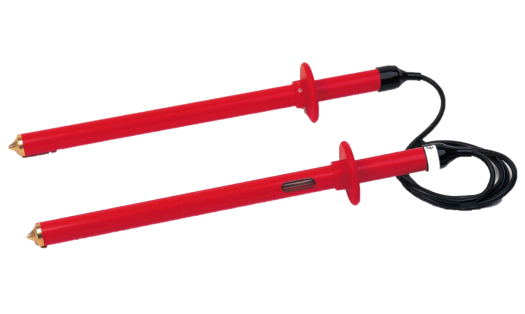

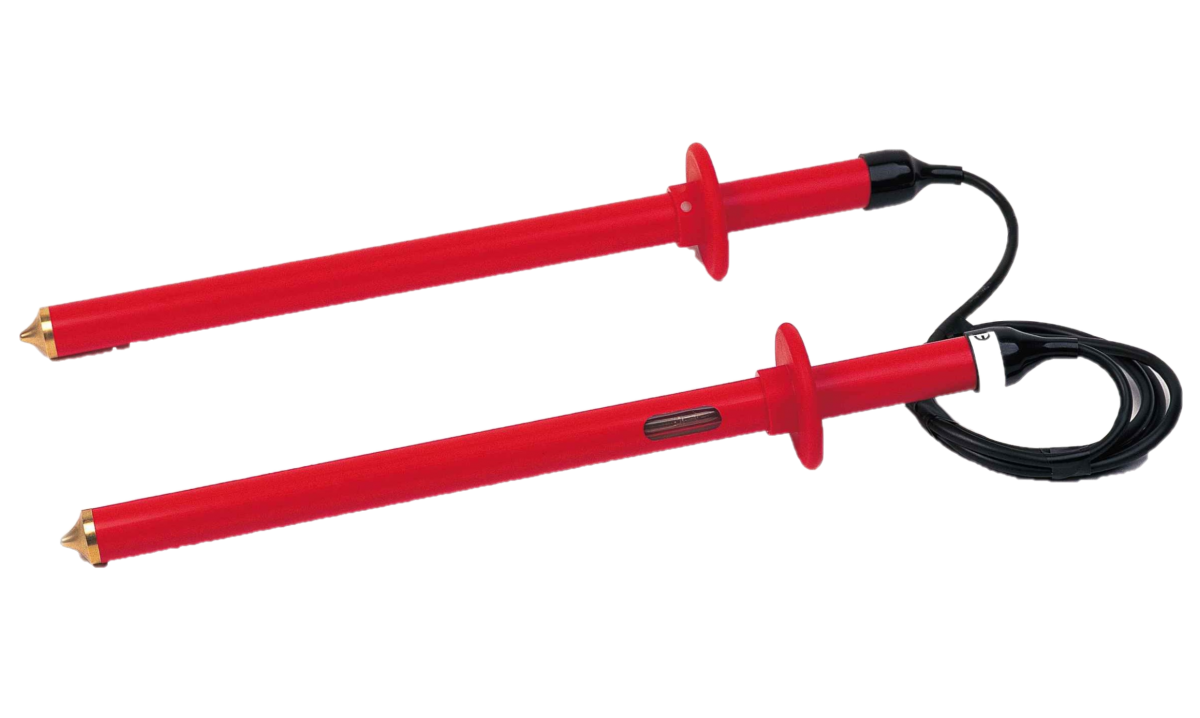

- PR11, neonowy wskaźnik dla systemów do 11kV
- PR15D, cyfrowy pomiar dla systemów do 15kV
- PR33D, cyfrowy pomiar dla systemów do 33kV

Najważniejsze cechy:
- Odczyt napięcia i wskazanie fazy
- Dla systemów napięć do 33kV
- Wersje dostosowane do różnych napięć sieci
- Opcjonalne przedłużenia
- Łatwy dostęp do wszelkich rozdzielnic

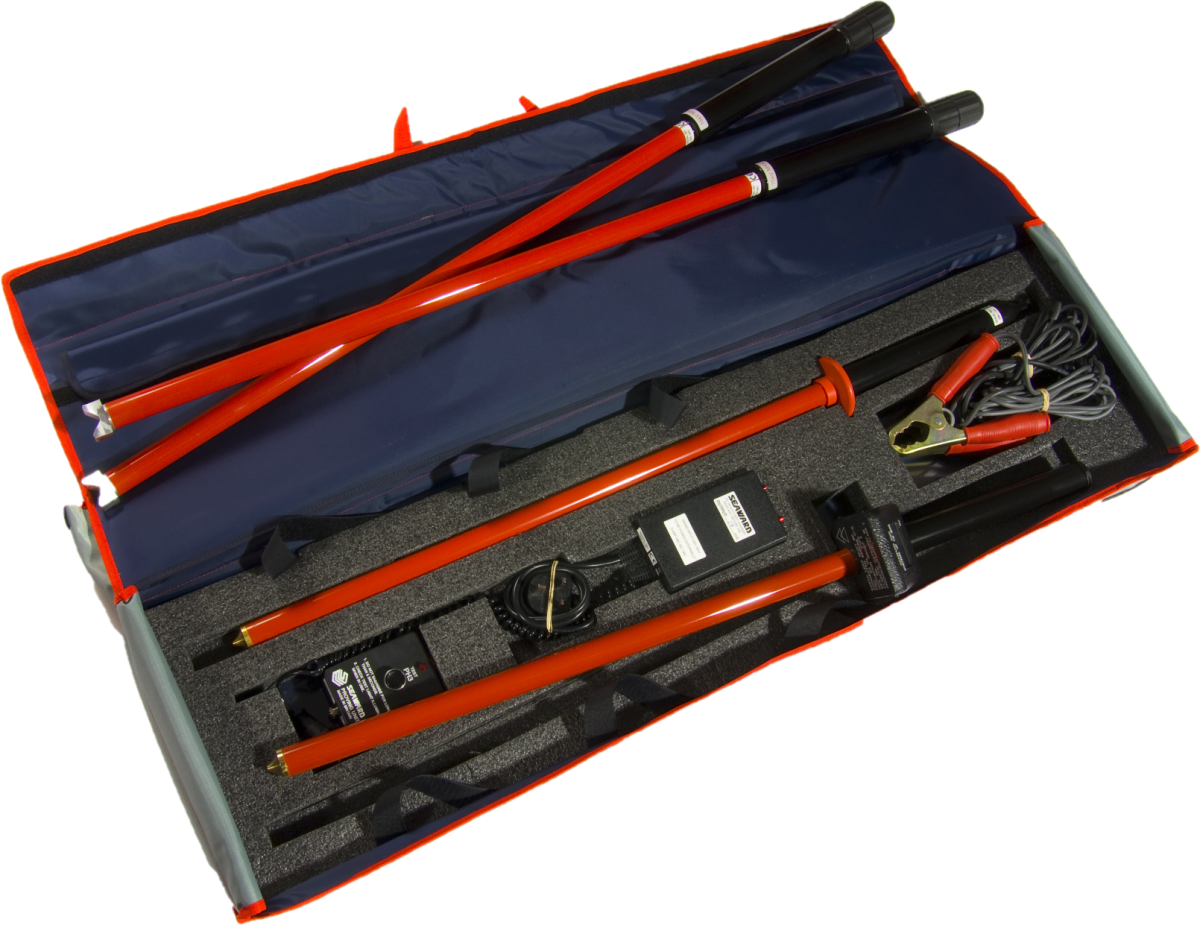

W komplecie otrzymujesz:
- Wybrany model wskaźnika
- Torbę (tylko wersje cyfrowe)
- Weryfikator poprawności działania (tylko wersje cyfrowe)

Porównanie modeli:

  PR11

PR15D
Część cyfrowa
PR15D
Część fazowa
PR33D
Część cyfrowa
PR33D
Część fazowa
Typ wskaźnika Neonowe wskazanie Cyfrowy odczyt Cyfrowy odczyt






Max. napięcie systemu
11kV 15kV 15kV 33kV 33kV






Max. napięcie do uziemienia
6,6kV 8,6kV 8,6kV 19kV 19kV






Próg zadziałania
1,65kV (nominalne)






Zakres pomiaru
  0.00kV - 8.6kV   0.00kV - 19.0kV






Rozdzielczość   10V   100V






Czułość AC/DC AC/DC   AC/DC






Prąd obwodu
wg. IEC 61234-2
0.9mA nominal@11.5kV 0.5mA
nominal@15kV
0.5mA
nominal@15kV
0.9mA nominal@33kV 0.9mA nominal@33kV






Prąd upływu
wg. IEC 61234-2
25μA nominal
@13.58kV
7μA nominal
@18kV
7μA nominal
@18kV
23μA nominal
@40kV
17μA nominal
@40kV






Długość [mm]
330 600 670 600 670






Średnica [mm]
25 25 25 25 25






Długość rękojeści [mm]
105 235 240 235 240






Kształt elektrody
kopuła kopuła kopuła kopuła kopuła






Numer katalogowy 113A910 109A912 109A913
